井式環件熱處理爐的結構：

井式環件熱處理爐是由爐體和一個可移動的爐蓋及控制系統組成.

1、爐體外殼采用型鋼及鋼板焊接成框架結構.

2、爐蓋支承采用槽鋼和導軌組合移動式。

3、經過我們長期的生產經驗和用戶要求，我們還專門設計了鉻錳氮爐口護圈，目的是保護爐口的棉不被工件撞壞，使熱量不被流失，從而保證了爐溫的均勻性。（這是我們專為大型環件井式爐設計的）

4、加熱元件采用上海電工合金廠生產的高電阻合金oc25al5電阻帶布置在爐側。

5、爐體采用高純硅酸鋁纖維棉壓成板塊筑成，爐壁懸掛電阻帶加熱，該結構主要特點是節能、發熱效力高，能很快使溫度上升。而且不易損壞。爐壁發熱元件為ocr25al5電阻帶。

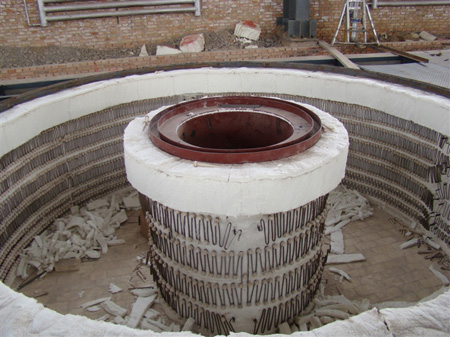

6、爐底部分由于承重，采用高鋁耐火磚砌筑，爐子中芯部位采用大圈套小圈的做法，里外加熱，這樣即增加了爐溫均勻性，又降低了爐子的功率消耗，同時減小了爐子的配置功率，使變壓器的利用空間更大。由于底部沒有電阻絲，我們?cè)谏厦婕恿算t錳氮墊鐵，增加了環件中間爐溫的流通性。

7、爐蓋采用液壓升降，電機控制自動行走。為了節省昂貴的廠房和土地投資，我們專為多臺電爐為一整體設計了一個公用的升降機構，避勉了以往一爐和留一爐蓋位的浪費局面。

8、控制采用一只彩色液晶無紙記錄儀記錄，該記錄儀取代了常規的中長圖有紙記錄儀，由于大型井式爐溫區多，以前基本都采用中長圖有紙多點記錄儀，而該表容易產生亂打點現象，經常打不成一條線，而是滿天星，這樣讓客戶非常不滿工藝曲線，同時傳真不方便，因?yàn)榧垙埑瑢挕２噬壕o(wú)紙記錄儀的優點是顯示清楚，數字、曲線、棒圖可任選，工作日期時間一目了然，可調整偏差溫度，用配備的u盤考下來可打印或發郵件給用戶。

9、利用多區獨立控制，采用上海國龍表tcw-32a，pid自動調節功率，可控硅控制。

井式環件熱處理爐電器部分：

1、pid控制，上海國龍智能tcw-32a調功表控制，無紙記錄議1臺。

2、接觸器和可控硅雙重保護控制。接觸器和可控硅雙向控制也是我們專門設計的，這一設計彌補了相互的控制弱點，可控硅控溫精度高，但容易擊穿和關不死，有導通和漏電現象，容易傷害工作人員和使設備超溫而遭破壞；而接觸器安全性比較好，通過關斷能把電關死，但控溫精度不夠，容易使?fàn)t溫產生緩沖，所以二者接合控制是最理想也是最合理的，也是我多年來的結晶。

3、陶瓷熱電偶，k型。

我廠已為大批風電法蘭、回轉支承、塔筒、風電軸的鍛造企業生產了大批熱處理爐，其中最典型的是井式環件熱處理爐，是根據法蘭的特點生產，其次還有臺車爐，箱式爐，爐體移動爐，罩式爐等是根據各公司要求設計制造，尺寸按各家產品規格生產。
